Фильтр ФГН-120

Описание

Предназначены для очистки топлива от механических загрязнений. Эксплуатация перед началом перекачки необходимо проверить герметичность фильтра на наличие течи и подтеканий. Правильность присоединения трубопровода к входящему и выходящему, надежность соединения крышки к корпусу фильтра, проверка контрольно измерительных приборов, при необходимости слить отстой в объеме 5 литров. Во время работы следить за показаниями манометров в случае резкого падения перепада давления (0,25мПа) работу прекратить. Модификации ФГН-30, ФГН-60, ФГН-120.

Предназначен для очистки  горючего  от механических примесей и кристаллов льда.

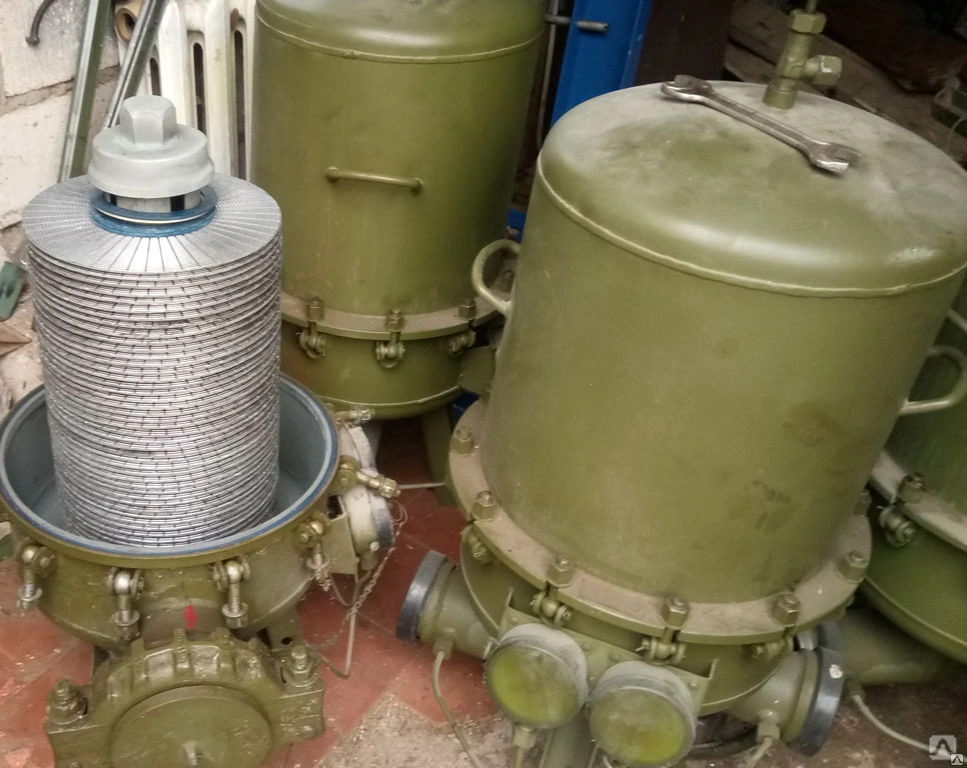

Фильтр имеет корпус с нижним разъемом, который позволяет монтировать фильтроэлементы непосредственно на центральной трубе. Фильтроэлемент состоит из фильтровальной бумаги, пропитанной полимеризующим составом ( бакелитовая смола), который не позволяет бумаге набухать при попадании авиатоплива с водой. Фильтрационный пакет состоит из восьми чечевич-дисков, вставленных в двухслойный прямоугольный чехол из нетканого материала, который складывается зигзагом. Диски надеваются на центральную трубу и закрепляются нажимной гайкой. Нетканый материал – это волокнистый слой толщиной 0,6-0,9 мм из тонковолокнистого хлопка, склеенного синтетическим карбоксилсодержащим латексом СКН-40-1ГП, стойким к углеводородным горючим,  и  подвергнутого термообработке. В  фильтре   ФГН — 120  установлены шесть таких пакетов. Очищаемое  горючее  поступает в  фильтр  через входной патрубок и, пройдя через двухслойный чехол по дренажным канавкам чечевиц-дисков, поступает в центральную трубу и выходит через выходной патрубок.Тонкость фильтрации: 30-40 мкм. Можно применять фильтроэлемент — ЭФПП (элемент фильтра полипропиленовый патронный), тонкость фильтрации 5 мкм, 10 мкм, 15 мкм соответственно.

Фильтры с фильтроэлементами из нетканого материала используются для очистки авиатоплива, автомобильных бензинов, дизельного топлива, топлива для газотурбинных корабельных двигателей при приеме на склады, выдаче со складов и заправке военной техники; авиационные топлива очищают с помощью фильтров ФГН только при приеме на аэродромные склады горючего.
